ТВК изготавливает нержавеющие газоходы и металлические дымовые трубы для котельных, промышленных и коммунальных объектов. Производство под конкретный объект — по вашему чертежу, проекту или техническому заданию.
Общий вид, детали присоединения и подготовка к подъёму.
В проектной документации эти узлы часто называют по-разному, а на практике речь идёт об одной трассе удаления продуктов сгорания. Мы изготавливаем её целиком:
Если у вас есть проект — работаем по нему. Если проекта нет, достаточно параметров котельной, и мы подберём диаметры и состав трассы сами.
| Элемент | Назначение и исполнения |
|---|---|
| Прямые участки газохода | Одностенные и сэндвич (с утеплением), длина модуля под трассу. Ø200–1200 мм. |
| Дымовая труба | Вертикальный участок трассы, одностенный или утеплённый, с оголовком и системой крепления. |
| Переход с патрубка котла | Стыковка с оборудованием, в том числе переход с прямоугольного сечения на круглое и смена диаметра по трассе. |

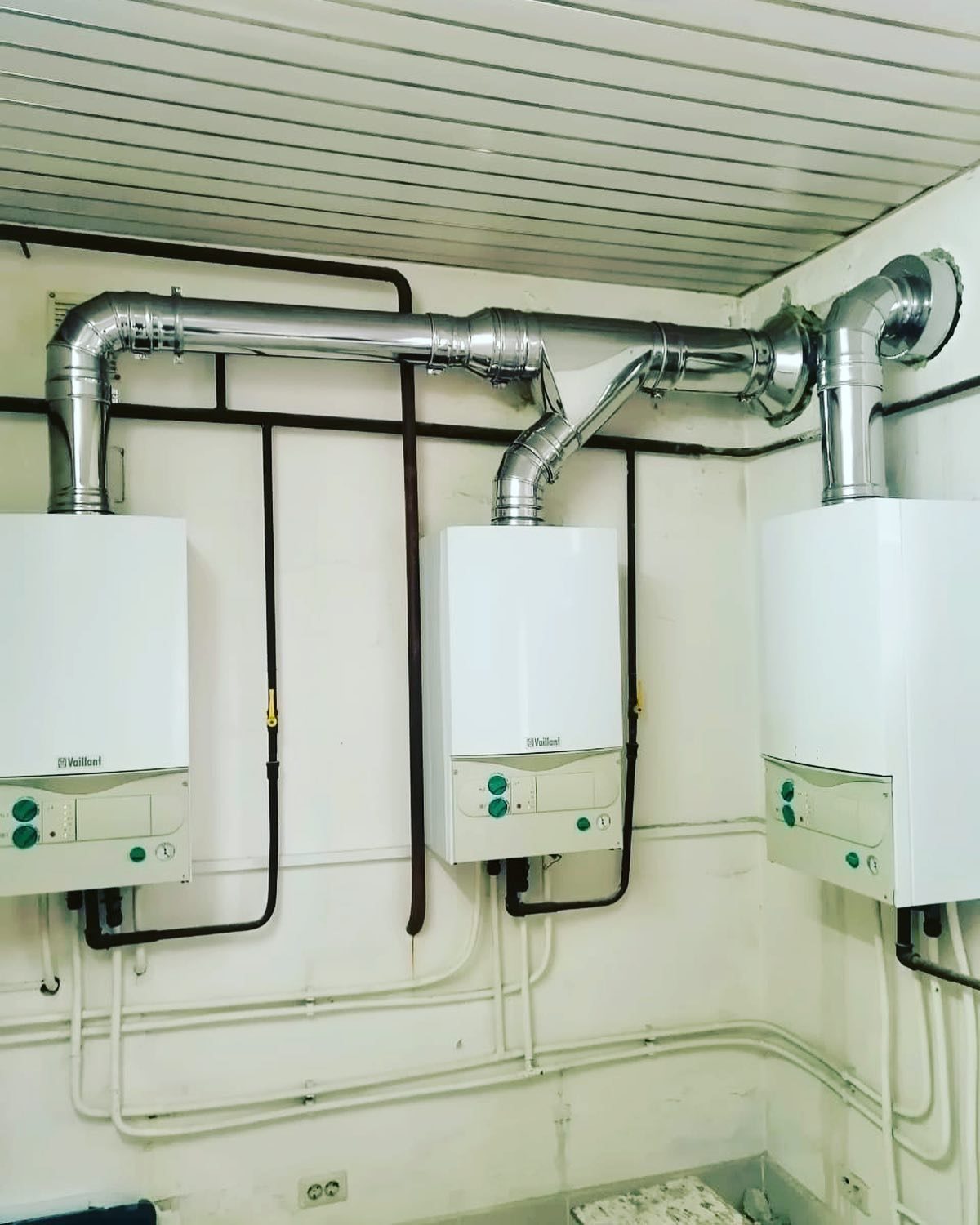

| Тройники врезки | Подключение котлов в общий коллектор. Исполнения 90° и 135°, смещение портов — под ваш узел. |
| Отводы (колена) | Обход конструкций и изменение направления. Углы 45°, 90°, 135°. |
| Шибер | Регулировка тяги на газоходе или на вертикали. |
| Ревизия с заглушкой | Люк для осмотра и обслуживания трассы, в том числе на тройнике. |
| Взрывной клапан | Сброс давления на газоходах и дымовых трубах котельных. |
| Конденсатоотвод | Отвод конденсата — актуален для котлов с низкой температурой отходящих газов. |
| Опоры, консоли, растяжки | Опорные площадки, кронштейны К3/К6, стеновые хомуты — под вашу нагрузку и вылет от стены. |
| Фланцевые соединения | Стыковка с оборудованием и между участками трассы. |
| Оголовок, зонт | Завершение трассы, защита от осадков и утеплителя от намокания. |
Диапазон Ø200–1200 мм закрывает котельные мощностью от нескольких сотен киловатт, промышленные и коммунальные объекты. Промежуточные и нетиповые диаметры внутри этого диапазона — обычная работа, доплаты за «нестандарт» нет. Работаем с юридическими лицами и ИП по договору.
Чтобы посчитать газоход и дымовую трубу, обычно достаточно этих данных. Если чего-то нет — подскажем, как определить.
Тип и мощность котлов, количество, диаметр и форма выходного патрубка.
Температура отходящих газов и вид топлива — от этого зависит марка стали и необходимость конденсатоотвода.
Длина горизонтальных участков, высота вертикали, повороты, отметка выхода над кровлей.
К чему крепится трасса: стена, кровля, отдельная опорная конструкция.
Чтобы не тратить ваше время — эти работы вне нашего профиля:

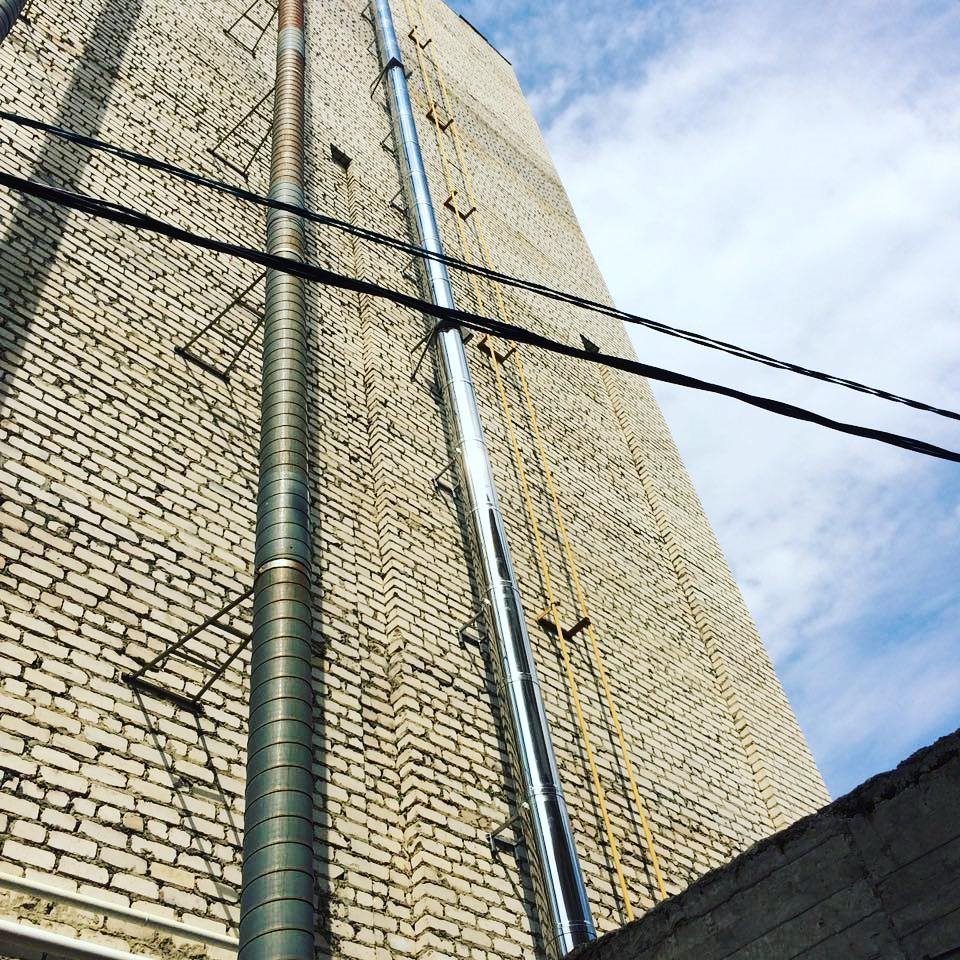

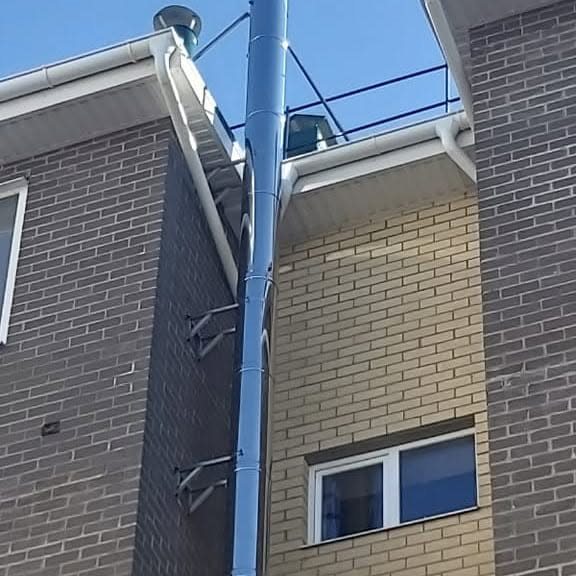

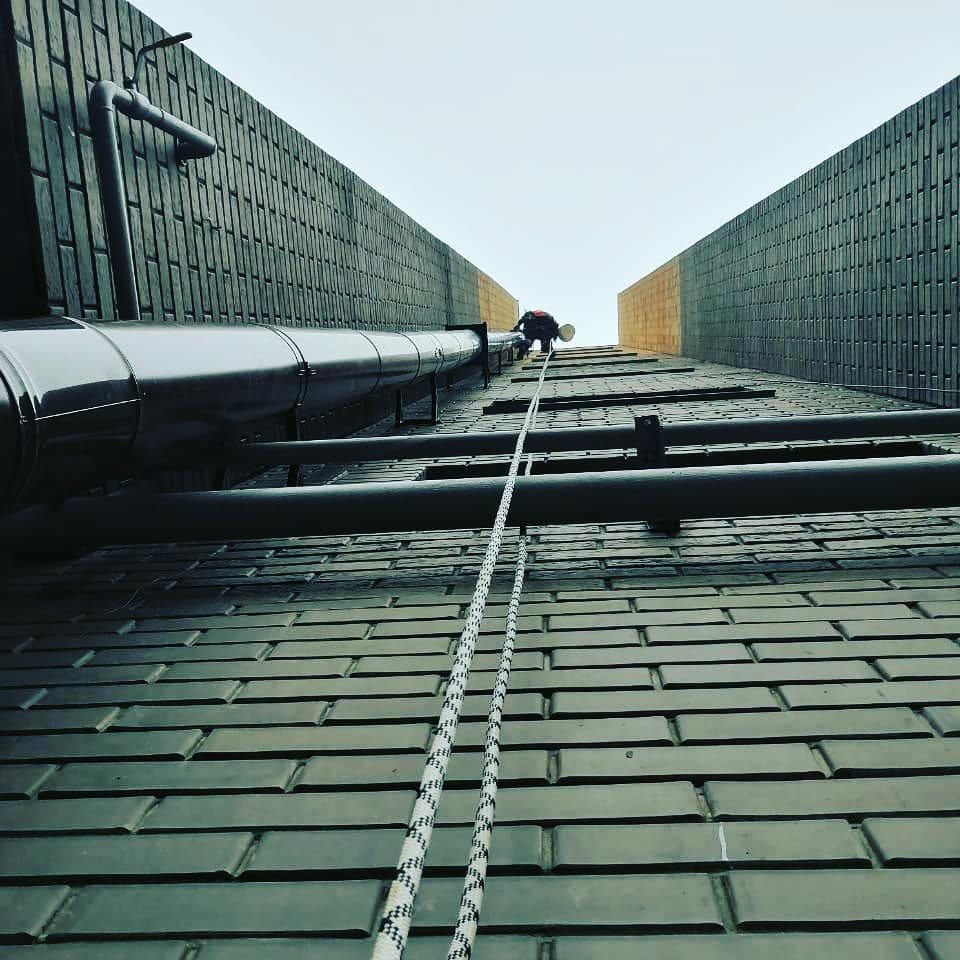

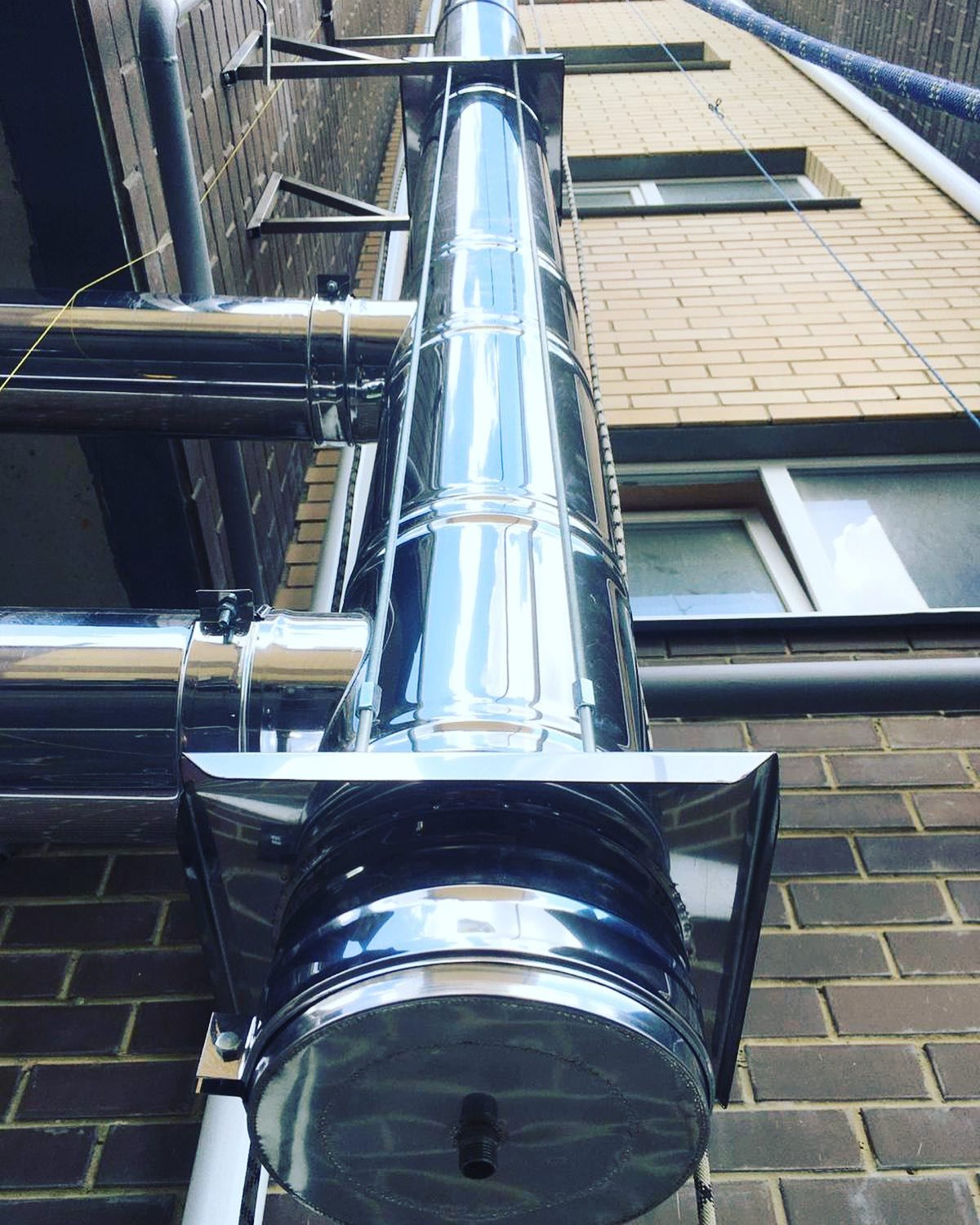

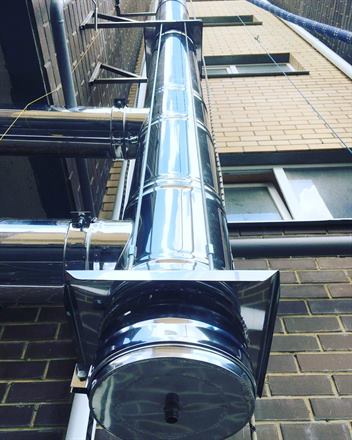

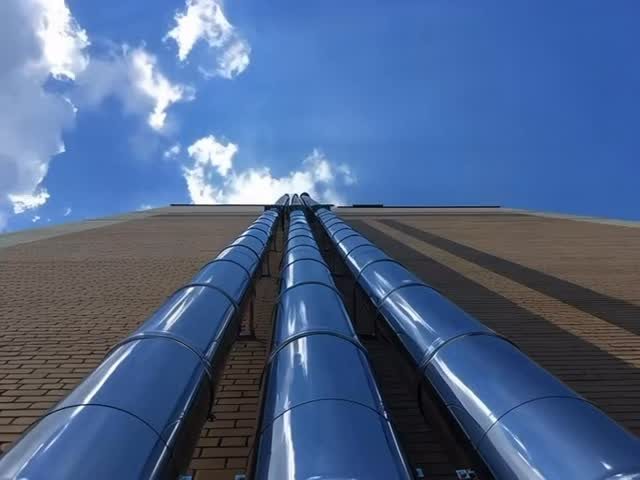

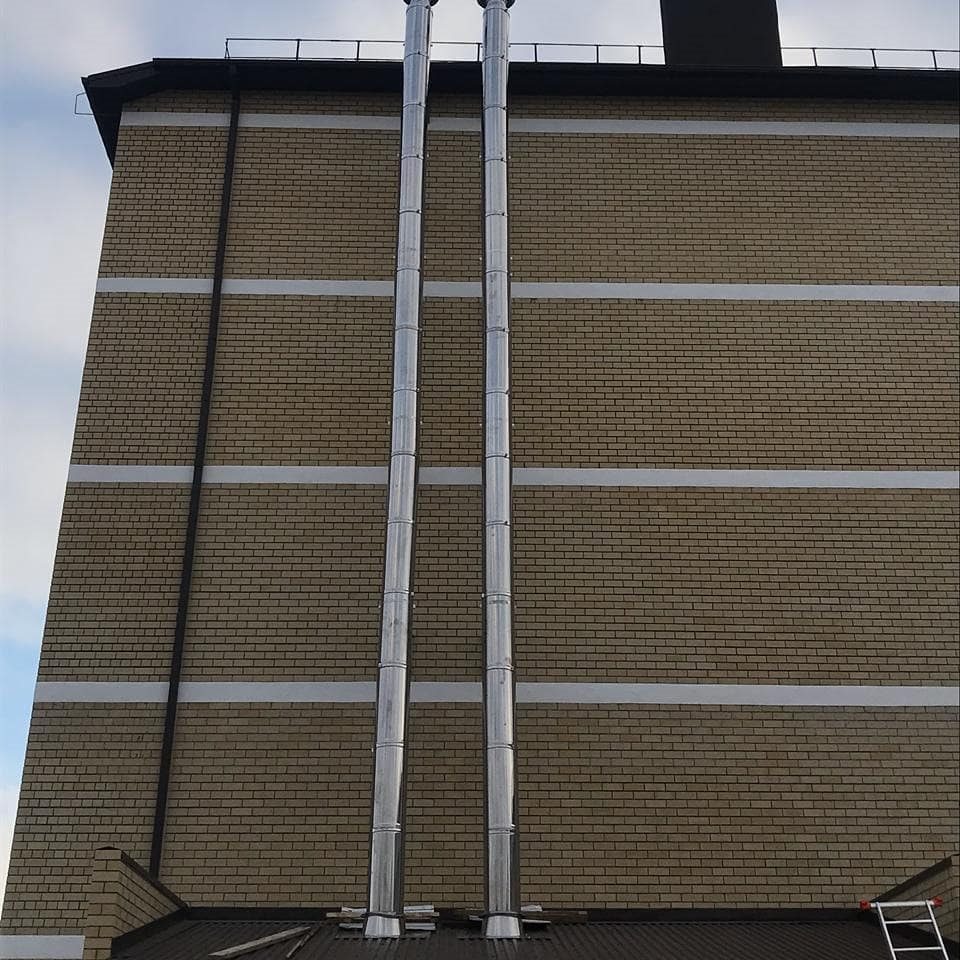

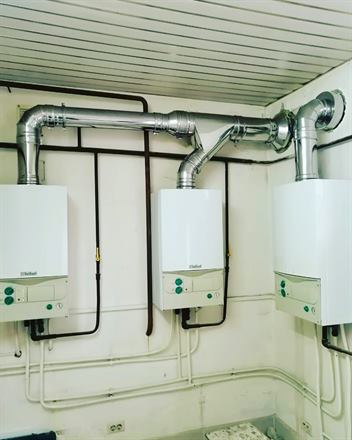

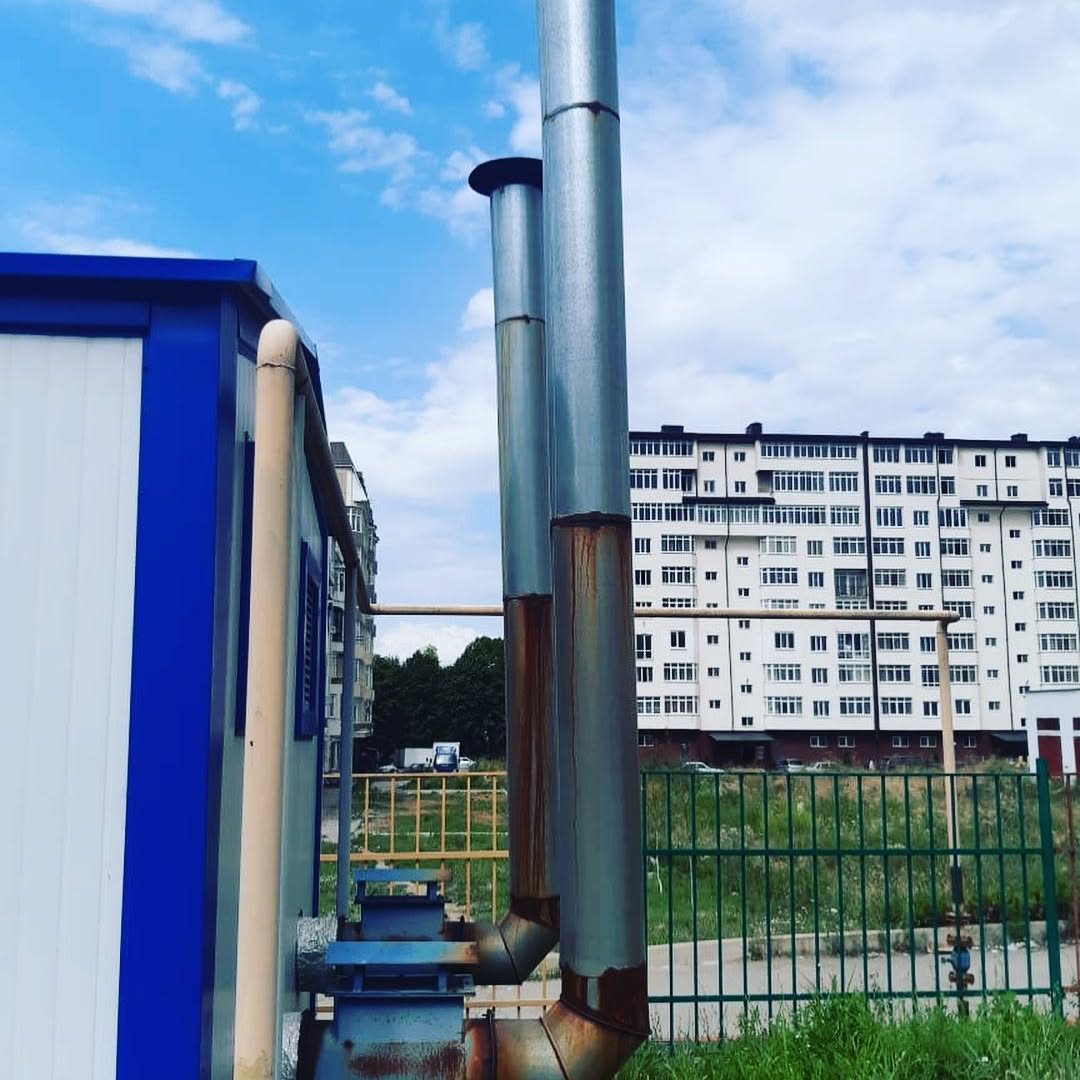

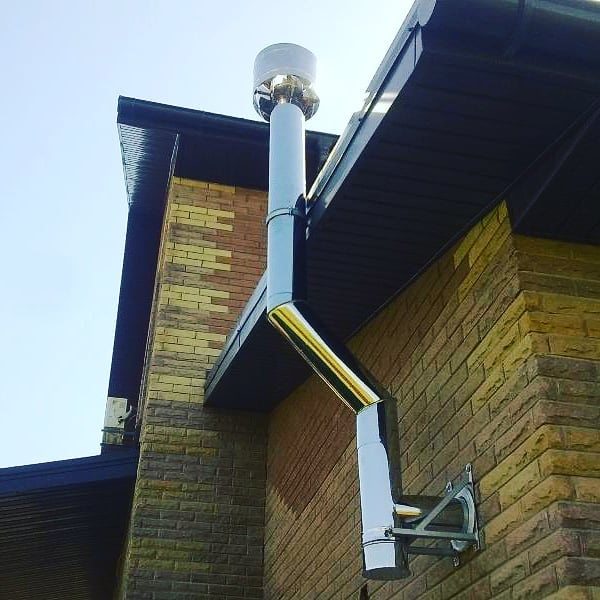

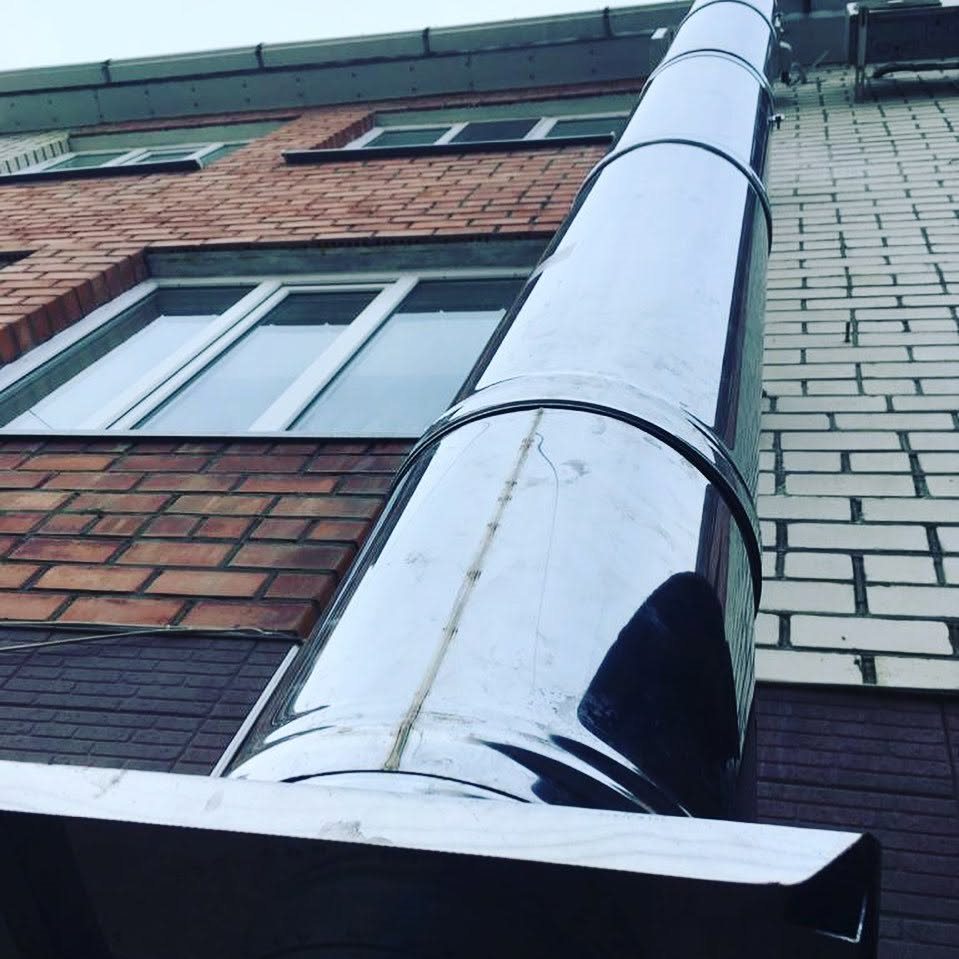

Котельные, промышленные площадки, многоэтажные дома и мачтовые трубы на опорных конструкциях — реализованные объекты по ЮФО и дальше по России.

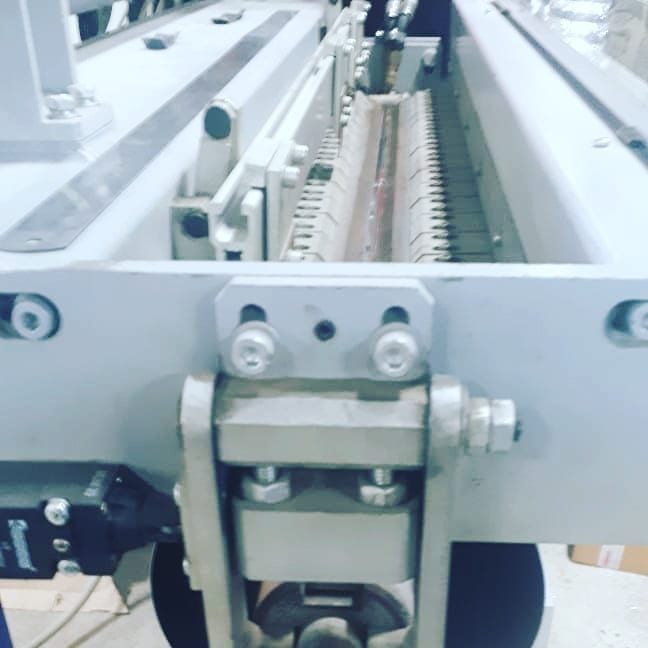

Смотреть все 164 фото в разделе «Наши работы» — там 470 снимков с объектов, из цеха и со склада.
Отдельное направление поставки по чертежу или ТЗ. Из нержавеющей и других сталей по запросу. Пример технической проработки — отвод90° ДУ2000 из AISI321.
